MensagemAssunto: Construção da reclinada Wolverine Evolution   Dom Maio 29, 2011 11:42 pm

" Um Homem pode vencer a invasão de um exército mas jamas vencerá a invasão das idéias "
Ainda estamos comemorando a performance da Tsuname, mas não paramos, um novo protótipo
está saindo do forno, a Wolverine Evolution ,baseada no herói mutante essa bike terá um diferêncial
ela será completamente desmontável e 90% alumínio , até porque será facil e prática para viagens aérias,
Faço exposições na área das artes plásticas http://bragatepi.blogspot.com/ sempre estou viajando por outros
estados, e nesse caso quem sabe na bagagem cabe uma reclinada.....O material é um cubo central de alumínio 6061 1,1/2"

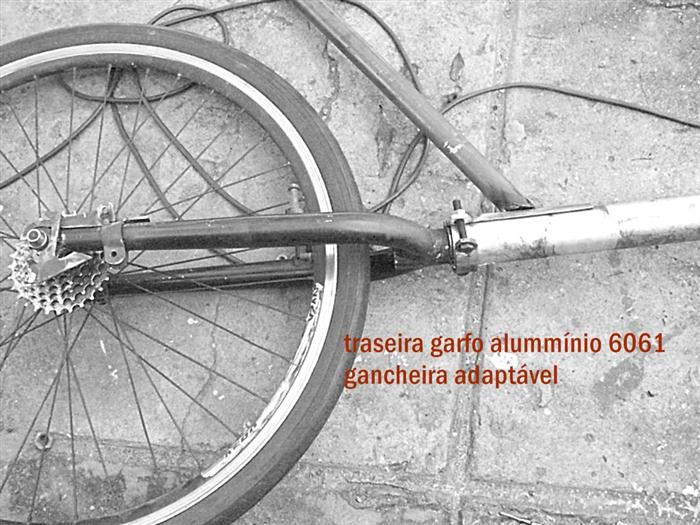

espessura da parede 3mm ,garfo de alumínio 6061 na trazeira apenas o garfo dianteiro será de aço carbono,
as conexões de encaixe é o segredo da coisa depois veremos detalhes......




Última edição por Braga Tepi em Sex Jul 08, 2011 6:53 pm, editado 1 vez(es)
Voltar ao Topo Ir em baixo
Ver perfil do usuário http://tepibike.blogspot.com
Mordaz

avatar

Mensagens : 2237
Data de inscrição : 22/05/2009
Localização : Rio de Janeiro

MensagemAssunto: Re: Construção da reclinada Wolverine Evolution   Dom Maio 29, 2011 11:59 pm

Como você conseguiu colocar um cubo traseiro em um garfo dianteiro? "Abriu" o garfo de 100mm para 130mm / 135mm ?

E quanto ao uso de um garfo de alumínio na traseira, não sei não... Seria mais seguro um garfo de aço. Não é bom colocar à prova a fadiga do alumínio.

[]s
RT
Voltar ao Topo Ir em baixo
Ver perfil do usuário http://fotolog.terra.com.br/bentrider
Braga Tepi

avatar

Mensagens : 115
Data de inscrição : 13/03/2011
Localização : Teresima-PI

MensagemAssunto: Re: Construção da reclinada Wolverine Evolution   Ter Maio 31, 2011 6:07 pm

Esse cano de alumínio mede-comprimento 58.00cm espessura- 2" parede 5mm a garfo é encaixado junto com
buchas de bronze na boca do cano de aluminio é frizada possue um corte comprimento 8cm .......
quando o garfo está encaixado na ponta do canote, o garfo reberá um parafuso que atravesserá ambas as parte
que será o suporte do banco, nos pés do garfo acompanhará duas conexões, uma lado direiro para gancheira , essas peças
estão conectadas ao eixo da roda e receberá duas escórias para o banco, essas escórias suportará o impacto do
banco.....A capacidade de peso está dividida ao eixo da roda trazeira e ao meio do quadro......Bom , realmente
é arriscado ao mesmo tempo um desafio, no incio ainda comprei o garfo aço carbono, vou testar o alumínio... se ocorrer algum
erro usarei o aço carbono.....A turma aquí da área fica curtindo, comentando que o Wolverine possui um esqueleto
resistente e que a minha Wolverine será um fracasso.... Mas vou a busca dos resultados....Mordas, valeu.... alien
Voltar ao Topo Ir em baixo
Ver perfil do usuário http://tepibike.blogspot.com
Mordaz

avatar

Mensagens : 2237
Data de inscrição : 22/05/2009
Localização : Rio de Janeiro

MensagemAssunto: Re: Construção da reclinada Wolverine Evolution   Ter Maio 31, 2011 7:32 pm

Eu me referia ao cubo da roda traseira. Como você colocou essa roda no garfo? Os garfos têm abertura de 100mm. Os cubos de estrada têm largura de 130mm e os de mtb, de 135mm. Por isso perguntei se você "abriu" (alargou) o garfo.

[]s
RT
Voltar ao Topo Ir em baixo
Ver perfil do usuário http://fotolog.terra.com.br/bentrider
Braga Tepi

avatar

Mensagens : 115
Data de inscrição : 13/03/2011
Localização : Teresima-PI

MensagemAssunto: Re: Construção da reclinada Wolverine Evolution   Qua Jun 01, 2011 6:09 pm

Hà.....sim...Esse garfo é um Monaco MTB over http://www.monaconet.com.br/index.php tem 100 mm de abertura, é lógico que não pode esquentar para não comprometer a liga, para abrir e evitar quebra-lo eu procurei um torneiro mecânico e ele fez o processo em uma prença medindo
a preção aos pouco até atingir a largura certa para o cubo da roda. A gancheira é adaptável.....Mordaz valeu...
Voltar ao Topo Ir em baixo
Ver perfil do usuário http://tepibike.blogspot.com
Braga Tepi

avatar

Mensagens : 115
Data de inscrição : 13/03/2011
Localização : Teresima-PI

MensagemAssunto: Re: Construção da reclinada Wolverine Evolution   Qua Jun 01, 2011 6:53 pm



http://tepibike.blogspot.com/
Voltar ao Topo Ir em baixo
Ver perfil do usuário http://tepibike.blogspot.com
Marcus Del Mastro

avatar

Mensagens : 899
Data de inscrição : 25/03/2011
Idade : 43
Localização : Sorocaba - SP

MensagemAssunto: Re: Construção da reclinada Wolverine Evolution   Qua Jun 01, 2011 8:19 pm

Tá virando fábrica??? rsss!

boa sorte nessa nova empreitada.

Off-topic: Parabéns pela produção artística,... muito bom!
Voltar ao Topo Ir em baixo
Ver perfil do usuário http://www.pocketcar.org
Braga Tepi

avatar

Mensagens : 115
Data de inscrição : 13/03/2011
Localização : Teresima-PI

MensagemAssunto: Re: Construção da reclinada Wolverine Evolution   Sab Jun 18, 2011 5:57 pm

A Wolverine está em processo de acabamento , como todos já viram como são construida nossas Reclis. logo enviaremos imagens ......abssss. study
Voltar ao Topo Ir em baixo
Ver perfil do usuário http://tepibike.blogspot.com
Braga Tepi

avatar

Mensagens : 115
Data de inscrição : 13/03/2011
Localização : Teresima-PI

MensagemAssunto: Re: Construção da reclinada Wolverine Evolution   Ter Jun 21, 2011 11:29 pm

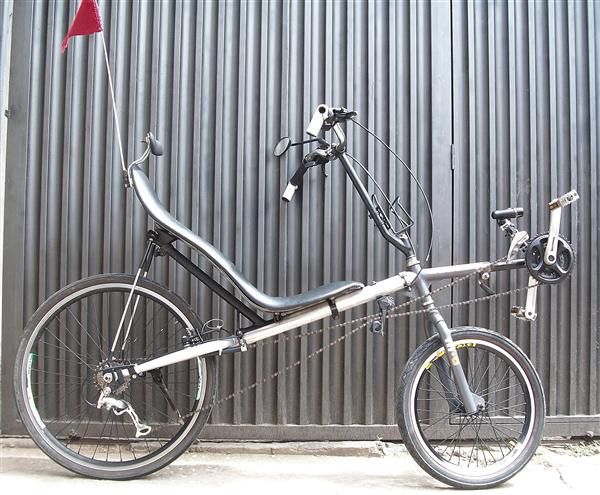

Finalizada a Wolverine, foi feita apenas uma pintura em alumínio na trazeira e uma cinza grafit fosco na dianteira
com o grafismo em laranja, ficou um estilo legal meia HI-TECH. Sua grande diferênça está na levesa em referência as outras
reclis. produzidas, peso 16 KG ,um detalhe , prática em desmontar. o tamanho da corrente foi diminuida dando mais arrancada.....




Voltar ao Topo Ir em baixo
Ver perfil do usuário http://tepibike.blogspot.com
ninocoutinho

avatar

Mensagens : 1229
Data de inscrição : 20/09/2010
Localização : Itabira - MG

MensagemAssunto: Re: Construção da reclinada Wolverine Evolution   Qua Jun 22, 2011 7:42 am

Ó o Braga internacional!!

http://ururecli.blogspot.com/2011/06/francisco-de-oliverabraga-artista.html

Só um gostinho:

Citação :
Francisco de Olivera Braga: ARTISTA PLÁSTICO Y RECLINADO.

A pesar que los reclinado no podemos evitar sentirnos “como perros verdes”, en una comunidad ciclística cuantitativamente superior y en su mayoría ignorante de nuestra existencia, Internet nos permite sentirnos acompañados en nuestra "locura", al ir descubriendo a otros que también se animaron a fabricar y disfrutar sus propios modelos reclinados.

Ese es el caso de Francisco de Olivera Braga (39) residente en la norteña ciudad de Teresina, capital del estado de Piauí (Brasil). Teresina es la única capital de la región Nordeste que no está en el litoral y allí Francisco ha fabricado un modelo de reclinada 20-26 compacta y de agradable estética.
Voltar ao Topo Ir em baixo
Ver perfil do usuário
Rocca



Mensagens : 57
Data de inscrição : 21/03/2011
Idade : 53
Localização : São José do Rio Preto - SP

MensagemAssunto: Mais uma jóia!!!   Qua Jun 22, 2011 4:38 pm

Braga, meu velho que espetáculo ficou a Wolverine!
Meus parabéns!
E por favor não pare por aí. Deixe sua criatividade artística livre para criar novos modelos de reclinadas!

Abração
Voltar ao Topo Ir em baixo
Ver perfil do usuário
Braga Tepi

avatar

Mensagens : 115
Data de inscrição : 13/03/2011
Localização : Teresima-PI

MensagemAssunto: Re: Construção da reclinada Wolverine Evolution   Qua Jun 22, 2011 5:38 pm

valeu roca..........
ainda estou dando alguns reajustes, estou com um projeto de comprar
uma máquina para solda em alumínio e pintura termo stática, mas por
emquanto vou respirar um pouco....... Shocked
Voltar ao Topo Ir em baixo
Ver perfil do usuário http://tepibike.blogspot.com
Braga Tepi

avatar

Mensagens : 115
Data de inscrição : 13/03/2011
Localização : Teresima-PI

MensagemAssunto: Re: Construção da reclinada Wolverine Evolution   Qua Jun 22, 2011 5:50 pm

Nino .....cara.....ficou super legal a matéria do blog....Fui obrigado abrir uma garrafa de Vinho
que legal ,como as coisas aos pouco vão dando certo...... abs......
Voltar ao Topo Ir em baixo
Ver perfil do usuário http://tepibike.blogspot.com
Marcus Del Mastro

avatar

Mensagens : 899
Data de inscrição : 25/03/2011
Idade : 43
Localização : Sorocaba - SP

MensagemAssunto: Re: Construção da reclinada Wolverine Evolution   Qui Jun 23, 2011 1:06 am

Grande Braga!!!

Muito bonita a bike, parabéns por mais uma reclinada piauiense (?) que nasce!
Pelo jeito vc planeja uma invasão de reclinadas em Teresina para breve cherry

Queria ver fotos dela desmontada para viajem... abraços
Voltar ao Topo Ir em baixo
Ver perfil do usuário http://www.pocketcar.org
OJM

avatar

Mensagens : 147
Data de inscrição : 26/08/2009
Idade : 44
Localização : Monte Carmelo - MG

MensagemAssunto: Re: Construção da reclinada Wolverine Evolution   Qua Jun 29, 2011 8:01 am

Parabéns Braga! A Wolverine ficou show!

Um Abraço
Voltar ao Topo Ir em baixo
Ver perfil do usuário
